MOZA HMA Profile Adapter Kit — переходные пластины для установки HMA150 на профильный кокпит
Способы оплатыО товаре
Все характеристики →MOZA HMA Profile Adapter Kit: описание и комплектация
MOZA HMA Profile Adapter Kit.
HMA Profile Adapter Kit — официальный аксессуар MOZA для моушн-платформы HMA150. Это переходные пластины, через которые актуаторы крепятся к раме кокпита из алюминиевого профиля: они расширяют список совместимых рам и дают жёсткое, без люфта, соединение.
Базовая система HMA150 сама по себе встаёт на профиль 4080, 40120 и 40160, но если у рамы 40120 или 40160 центральная балка закрыта, штатного крепления не хватает — именно для такого случая и нужен этот комплект. Проверьте конструкцию своего кокпита до заказа: открытая балка — комплект не обязателен, закрытая — обязателен.
Пластина сделана фигурной, под обвод корпуса актуатора: длина 143,29 мм, ширина 48,68 мм, толщина 6 мм. В ней шесть отверстий диаметром 8,2 мм под крепёж профиля и два больших отверстия диаметром 19,2 мм; шаг отверстий — 40, 80 и 120 мм по осевой линии. Монтаж болтовой, отдельного питания и подключения к электронике не требуется.
Зачем нужен переходник
Система HMA150 прикручивается прямо к европейскому алюминиевому профилю 4080, 40120 и 40160. Но у части рам 40120 и 40160 центральная балка закрыта — добраться до пазов штатным крепежом в такой конструкции нельзя. Переходные пластины решают именно эту задачу: они переносят точки крепления наружу и дают актуатору опереться на профиль по всей длине.

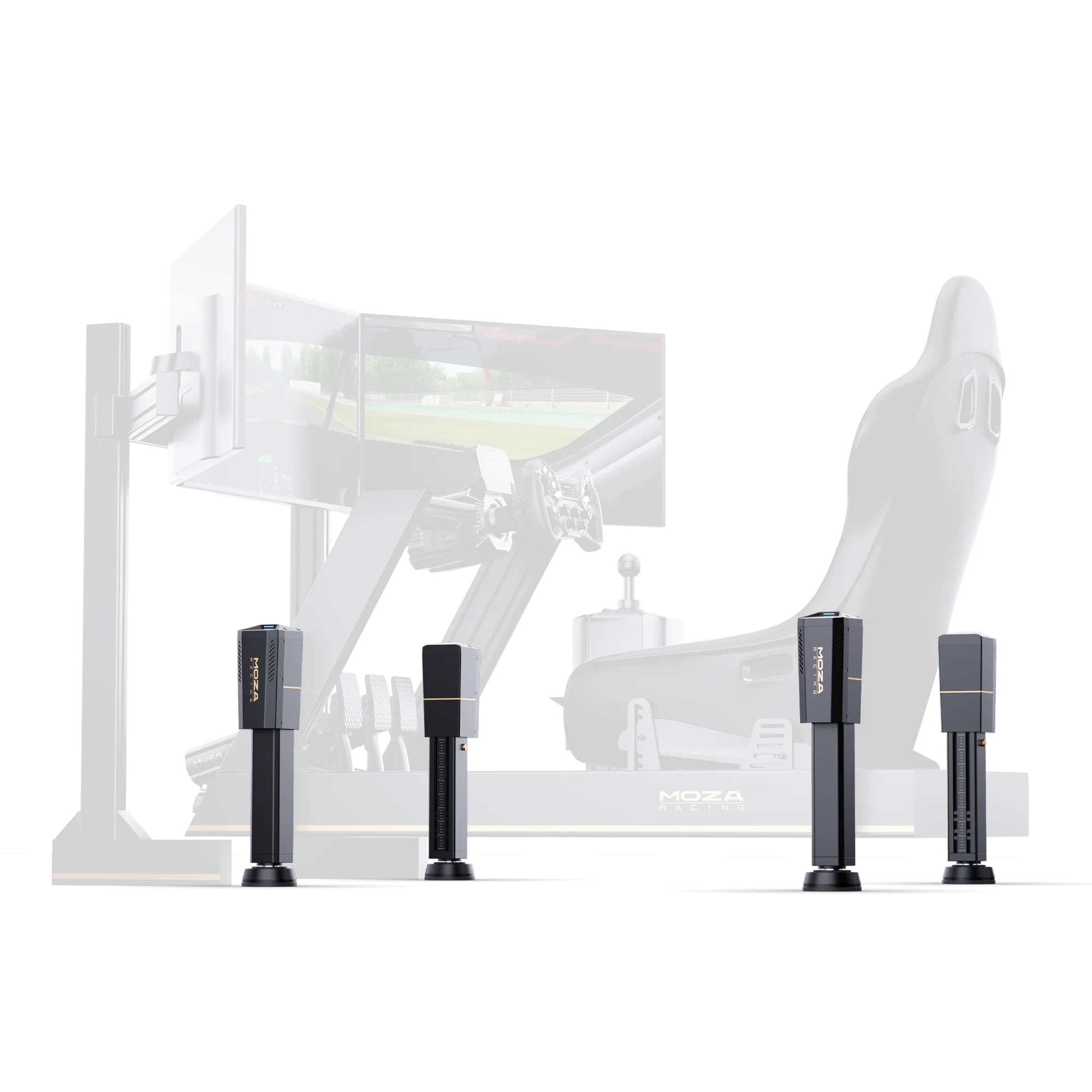

Кокпит из алюминиевого профиля на четырёх актуаторах MOZA HMA150 — система, для которой нужен переходник
Геометрия под профиль и под актуатор
Пластина длиной 143,29 мм и шириной 48,68 мм повторяет обвод корпуса актуатора, а толщина 6 мм держит нагрузку без прогиба. Шесть отверстий диаметром 8,2 мм рассчитаны на стандартный крепёж алюминиевого профиля, два отверстия диаметром 19,2 мм — под узлы актуатора. Шаг отверстий 40, 80 и 120 мм по осевой линии совпадает с сеткой европейского профиля.

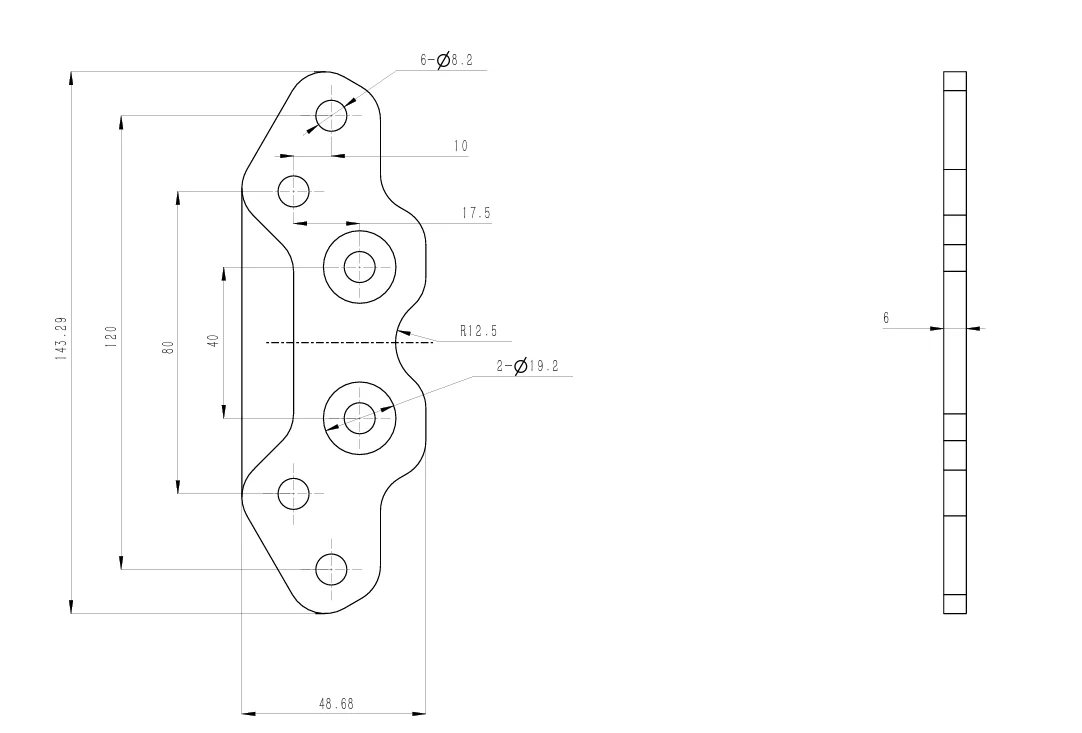

Официальный чертёж отверстий MOZA HMA Profile Adapter Kit: размеры 143,29 × 48,68 × 6 мм
Проверьте раму до заказа
Комплект нужен не всем. Если ваш кокпит собран из профиля 4080 или у рамы 40120/40160 центральная балка открыта, HMA150 встанет штатно и переходник не понадобится. Закрытая центральная балка — обратная ситуация: без пластин актуаторы не закрепить. Посмотрите на сечение профиля и на то, доступны ли пазы в центральной балке, а при сомнениях пришлите менеджеру фото рамы.

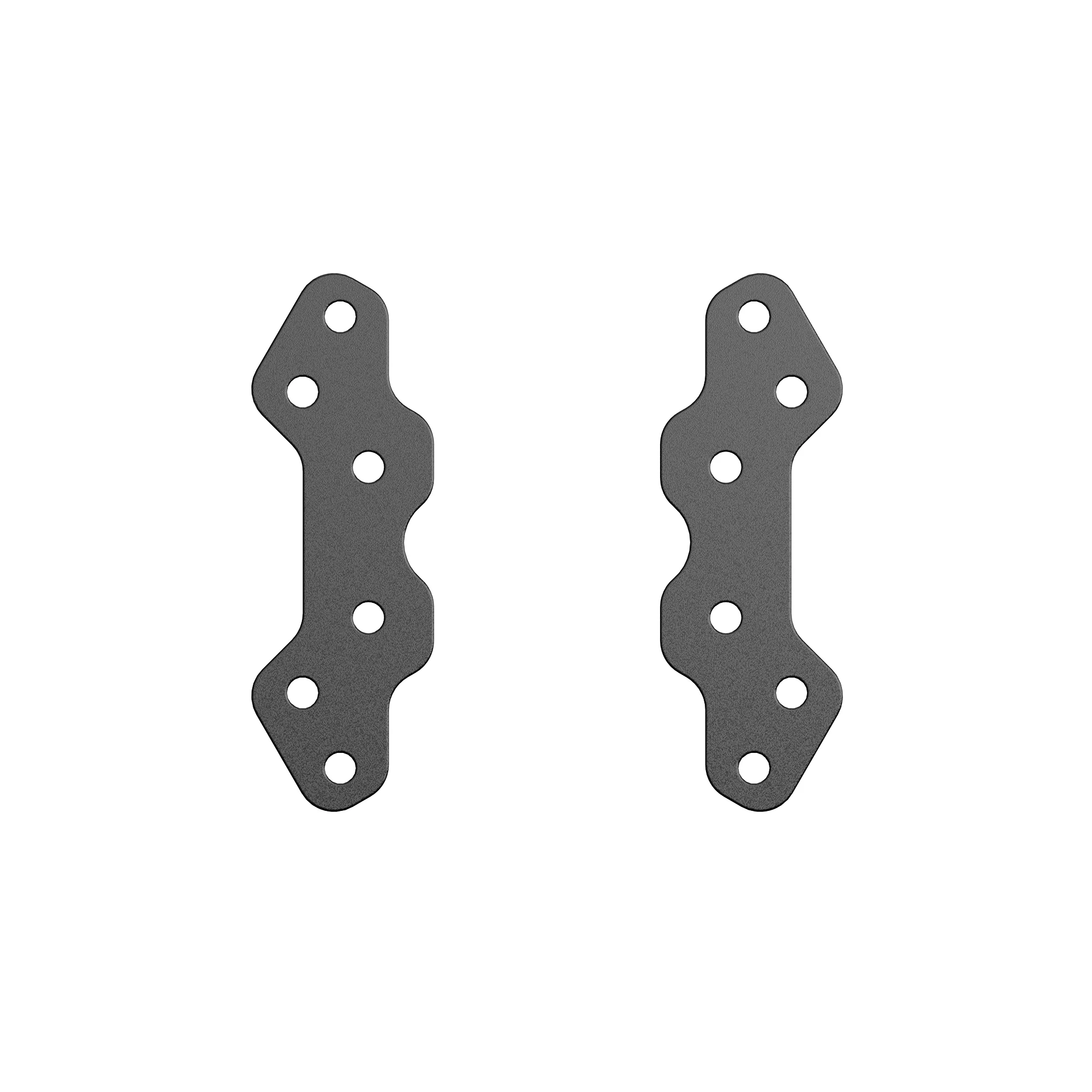

Пластины MOZA HMA Profile Adapter Kit: две фигурные металлические пластины с крепёжными отверстиями
Характеристики MOZA HMA Profile Adapter Kit
